机械臂笔记（一）D-H 参数表建立

一般我们采用矩阵来表示机械臂末端的位置和姿态信息，其中位置信息可以用一个三维向量表示：

$$\begin{array}{}\text{(1)}& \overrightarrow{P}={\left[\begin{array}{ccc}x& y& z\end{array}\right]}^T=\left[\begin{array}{c}x\\ y\\ z\end{array}\right]\end{array}$$

初始姿态（朝向）信息可以用一个单位正交矩阵表示：

$$\begin{array}{}\text{(2)}& T_0=\left[\begin{array}{ccc}1& 0& 0\\ 0& 1& 0\\ 0& 0& 1\end{array}\right]\end{array}$$

其中$(2)$式中的每一列表示机械臂末端的$x,y,z$轴朝向。整合$(1)(2)$ 可以得到一个齐次矩阵

$$\begin{array}{}\text{(3)}& T=\left[\begin{array}{cc}{T}_0& P\\ 0& 1\end{array}\right]=\left[\begin{array}{cccc}1& 0& 0& x\\ 0& 1& 0& y\\ 0& 0& 1& z\\ 0& 0& 0& 1\end{array}\right]\end{array}$$

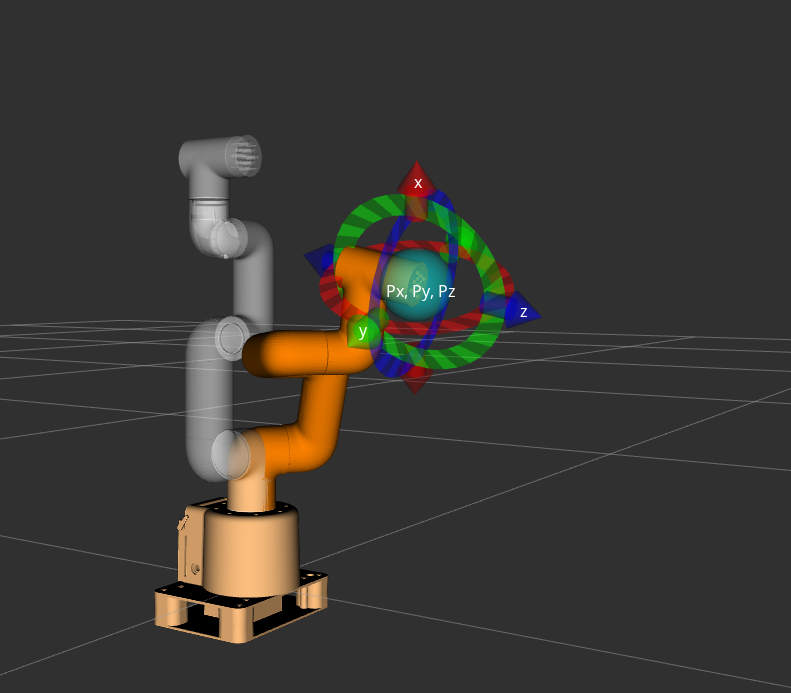

可以通过下图myCobot 280 机械臂为例，对比理解$(3)$式。

齐次变换

通过齐次变换可以通过一次齐次矩阵乘法完成坐标系间的旋转、平移变换。变换矩阵也是齐次矩阵，形式上和$(3)$式一样，只是代表的物理意义不太一样。

平移变换

如果需要将向量$\overrightarrow{P}$ 分别沿世界坐标系的$x,y,z$ 轴平移$x_0,y_0,z_0$，则可以左乘下面矩阵：

$$\begin{array}{}\text{(4)}& T=\left[\begin{array}{cccc}1& 0& 0& x_0\\ 0& 1& 0& y_0\\ 0& 0& 1& z_0\\ 0& 0& 0& 1\end{array}\right]\end{array}$$

旋转变换

将一个三维向量左乘一个旋转矩阵，即可实现旋转操作，有以下三种基本的旋转操作（分别绕$x,y,z$ 轴旋转）：

$$\begin{array}{}\text{(5)}& \begin{array}{l}{R}_x(\theta )=\left[\begin{array}{cccc}1& 0& 0& 0\\ 0& \cos (\theta )& -\sin (\theta )& 0\\ 0& \sin (\theta )& \cos (\theta )& 0\\ 0& 0& 0& 1\end{array}\right]\\ R_y(\theta )=\left[\begin{array}{cccc}\cos (\theta )& 0& \sin (\theta )& 0\\ 0& 1& 0& 0\\ -\sin (\theta )& 0& \cos (\theta )& 0\\ 0& 0& 0& 1\end{array}\right]\\ R_z(\theta )=\left[\begin{array}{cccc}\cos (\theta )& -\sin (\theta )& 0& 0\\ \sin (\theta )& \cos (\theta )& 0& 0\\ 0& 0& 1& 0\\ 0& 0& 0& 1\end{array}\right]\end{array}\end{array}$$

空间中的旋转可以通过上边两两组合得到，机械臂中一般组合$R_z,R_x$。

齐次变换（左乘）

整合$(4)(5)$两式，则可得到齐次变换矩阵（以绕$x$ 轴旋转后再平移为例）：

$$\begin{array}{}\text{(6)}& T=\left[\begin{array}{cccc}1& 0& 0& x_0\\ 0& cos(\theta )& -sin(\theta )& 0\\ 0& sin(\theta )& cos(\theta )& 0\\ 0& 0& 0& 1\end{array}\right]=\left[\begin{array}{cc}R& \overrightarrow{P}\\ 0& 1\end{array}\right]\end{array}$$

齐次变换（右乘）

假设初始位姿矩阵和变换矩阵如下所示：

$$\begin{array}{}\text{(7)}& \begin{array}{l}{T}_0=\left[\begin{array}{ccc}{c}_0& -s_0& x_0\\ s_0& c_0& y_0\\ 0& 0& 1\end{array}\right]\\ T=\left[\begin{array}{ccc}{c}_1& -s_1& x_1\\ s_1& c_1& y_1\\ 0& 0& 1\end{array}\right]\end{array}\end{array}$$

分别计算$T_{0}T,T{T}_0$：

$$\begin{array}{}\text{(8)}& \begin{array}{l}{T}_{0}T=\left[\begin{array}{ccc}{c}_0{c}_1-s_0{s}_1& -(c_0{s}_1+s_0{c}_1)& x_0+c_0{x}_1-s_0{y}_1\\ s_0{c}_1+c_0{s}_1& c_0{c}_1-s_0{s}_1& y_0+s_0{x}_1+c_0{y}_1\\ 0& 0& 1\end{array}\right]\\ T{T}_0=\left[\begin{array}{ccc}{c}_1{c}_0-s_1{s}_0& -(c_1{s}_0+s_1{c}_0)& c_1{x}_0-s_1{y}_0+x_1\\ s_1{c}_0+c_1{s}_0& c_1{c}_0-s_1{s}_0& s_1{x}_0+c_1{y}_0+y_1\\ 0& 0& 1\end{array}\right]\end{array}\end{array}$$

单位正交矩阵左乘的值等于右乘的值，所以齐次变换后的姿态矩阵看不出来区别。但是位置向量的区别比较明显。

• 齐次变换矩阵左乘：表示变换是相对世界坐标系原点的变换，旋转基于世界坐标系原点，先旋转再平移，平移都是沿世界坐标轴方向；
  • 把物体在世界坐标系下旋转$90\mathrm{°}$，$T^{\prime }=R_z(90\mathrm{°})T$；
• 齐次变换矩阵右乘：表示变换是相对前一个坐标系，旋转轴基于一个坐标系的原点，先旋转再平移，平移是沿前一个坐标系的坐标轴方向，就像是多个关节依次“粘在”前一个关节上
  • 夹爪坐标系下向前走$1cm$，$T^{\prime }=TTran{s}_x(1)$

下图是一个例子的展示（$x_0=x_1=1,y_0=y_0=0,{\theta }_0=\frac{\pi }{4},{\theta }_1=0$）说明：

上文提到，机械臂末端的位姿信息也是用齐次矩阵表示的。如果机械臂中有多个关节，假如直到每个关节相对于前一个关节的齐次变换矩阵，依次相乘就能计算出末端相对于起始位置的坐标信息。

D-H 参数表的建立

关节坐标系间的变换无非是平移和旋转，通常选择$z,x$ 轴为基准轴，然也可以用$z,y$ 轴，但不常见。

建表步骤

1. 确定每个关节的$z$ 轴，尽量不要改变$z$ 轴方向：

   • 转动关节$z$ 轴沿转动轴方向；
   • 平动关节$z$ 轴沿伸缩方向；

2. 确定每个关节的$x$ 轴，尽量不要改变$x$ 轴方向：

   • 选择当前关节与上一个关节$z$ 轴的公垂线方向；
   • 如果当前关节与上一个关节平行，则选择两个关节连线的方向；

3. 确定（关节）坐标系原点，一般选在关节轴（的几何中心）上：

   • 选择当前关节与上一个关节$z$ 轴相交，则选择交点；
   • 选择当前关节与上一个关节$z$ 轴平行，常选择上一轴的投影或连杆长度起点，以保证 DH 参数唯一性；
   • 当前关节与上一个关节 $z$ 轴异位（既不平行也不相交）。选择公垂线与当前轴的交点作为坐标系原点。

标准D-H 参数表中旋转平移操作的顺序

$$\begin{array}{}\text{(9)}& {}_i^{i-1}\mathit{T}=\mathit{R}\mathit{o}{\mathit{t}}_{z_i-1}({\theta }_i)\mathit{T}\mathit{r}\mathit{a}\mathit{n}{\mathit{s}}_{z_i-1}(d_i)\mathit{T}\mathit{r}\mathit{a}\mathit{n}{\mathit{s}}_{x_i}(a_i)\mathit{R}\mathit{o}{\mathit{t}}_{x_i}({\alpha }_i)\end{array}$$

1. 先按$z_{i-1}$ 轴（起始坐标系）旋转${\theta }_i$，使得$x_i,x_{i-1}$轴指向一致；
2. 再沿$z_{i-1}$ 轴（起始坐标系）平移$d_i$，使得$x_i,x_{i-1}$轴重合；
3. 再沿新的$x_{i-1}$ 轴（目标坐标系）平移$a_i$，使得两个坐标系原点重合；
4. 最后新的$x_{i-1}$ 轴（目标坐标系）旋转${\alpha }_i$，使得两个坐标系完全一致；

改进D-H 参数表中旋转平移操作的顺序

$$\begin{array}{}\text{(10)}& {}_i^{i-1}\mathit{T}=\mathit{R}\mathit{o}{\mathit{t}}_{x_i-1}({\theta }_i)\mathit{T}\mathit{r}\mathit{a}\mathit{n}{\mathit{s}}_{x_i-1}(d_i)\mathit{T}\mathit{r}\mathit{a}\mathit{n}{\mathit{s}}_{z_i}(a_i)\mathit{R}\mathit{o}{\mathit{t}}_{z_i}({\alpha }_i)\end{array}$$

改进D-H 与标准D-H 算法相比，差异点主要在旋转平移的操作顺序，并且$x$轴的选择是参考当前关节与下一个关节：

1. 先按$x_{i-1}$ 轴（起始坐标系）旋转${\alpha }_i$，使得$z_i,z_{i-1}$轴指向一致；
2. 再沿$x_{i-1}$ 轴（起始坐标系）平移$a_i$，使得$z_i,z_{i-1}$轴重合；
3. 再按新的$z_{i-1}$ 轴（目标坐标系）旋转${\theta }_i$，使得两个坐标系原点重合；
4. 最后沿新的$z_{i-1}$ 轴（目标坐标系）平移$d_i$，使得两个坐标系完全一致。

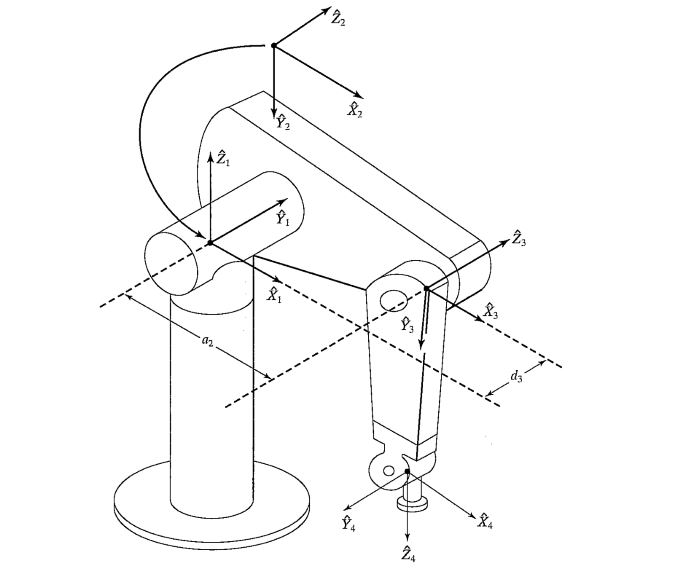

示例：PUMA 560 改进D-H 参数表

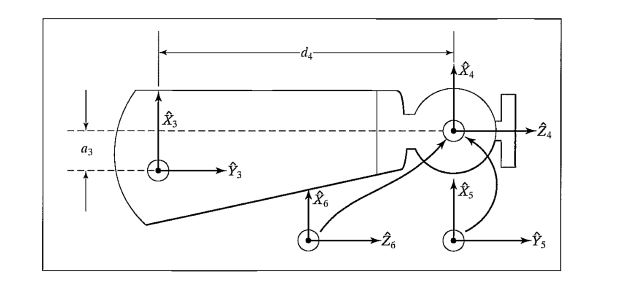

需要注意的是第三节机械臂的转动轴不是平行的，存在位移$a_3$：

1. 确定z 轴及方向

2. 根据z 轴方向确定x 轴方向

x 轴的指向尽量保持不变，z 轴也是，这样得到的参数表会比较简洁。

3. 填写参数表

当前坐标系$i-1$	下一个关节$i$	${\mathit{R}}_x/{\alpha }_i$	$d_x/a_i$	${\mathit{R}}_z/{\theta }_i$	$d_z/d_i$
$0$	$1$	$0$	$0$	${\theta }_1$	$0$
$1$	$2$	$-\frac{\pi }{2}$	$0$	${\theta }_2$	$0$
$2$	$3$	$0$	$a_2$	${\theta }_3$	$d_3$
$3$	$4$	$-\frac{\pi }{2}$	$a_3$	${\theta }_4$	$d_4$
$4$	$5$	$\frac{\pi }{2}$	$0$	${\theta }_5$	$0$
$5$	$6$	$-\frac{\pi }{2}$	$0$	${\theta }_6$	$0$

正向过程的矩阵计算过程见参考资料[5-6]。需要注意的是，这样建立的参数表的世界坐标系原点位于第1,2 轴的交点。
