看过Vector Map Builder 在线绘制lanlet2 地图，可以加载PCD 点云、并支持2D/3D 视角切换。感觉挺有意思的。仅以这篇笔记作为2025 最后的礼物。

ThreeJS 概念

  • scense： 场景或舞台，所有THREE 元素的容器
  • camera：相机，观察者的视角，本文用两种：
    1. OrthographicCamera： 正交相机，2D 视图用
    2. PerspectiveCamera：透视相机，3D 视图用
  • renderer：渲染器，相机观察到的场景渲染到Canvas 上
  • controls：控制器，响应鼠标拖拽、旋转、缩放事件。一般用OrbitControls
  • animate()： 渲染的函数，会由浏览器定时调用

实现代码

ThreeJS 教程里面都是面向过程的调用，因为我需要把整个3D 封装成一个Vue 组件，因此需要将其封装成一个类，尽量少的对外暴露属性和方法。

MapCanvas Vue 组件

演示用的功能比较简单，功能全是写死的。需要注意的一点，我们不用id 来选择DOM 元素，而是通过Vue 中的ref 属性指代，唯一的缺点就是需要在onMounted 触发时才能生效。

<template>
    <div ref="map_canvas" class=" h-full w-full bg-green-100 p-0 m-0"></div>
</template>

<script setup>

import { onMounted, ref, watch } from 'vue';
import {MapCanvas} from './MapCanvas.js'

// 定义指向div 容器的（常）变量
const map_canvas = ref(null)

onMounted(async() => {
    // map_canvas.value 就是实际的DOM 元素
    const _map = new MapCanvas(map_canvas.value)
    await _map.import_pcd("/view/test_data/sampled.pcd")
})
</script>

MapCanvas 类

封装THREE 的调用过程，只需要传入DOM 元素即可。

import * as THREE from "three"
import { OrbitControls } from 'three/addons/controls/OrbitControls.js'
import { PCDLoader } from "three/addons/loaders/PCDLoader.js"


export class MapCanvas {
    /**
     * 构造函数
     * @param {HTMLDivElement} element div 容器元素
     */
    constructor(element) {
        this._ele = element     // 容器DOM 元素（其初始尺寸会用于构建canvas 对象，并且以后也不会再变）
        this._aspect = this._ele.clientWidth / this._ele.clientHeight;  // 画布长宽比
        this._editable = false  // 是否启用编辑模式，默认只启动查看模式
        this._3d_mode = false   // 是否启用3D 视图，默认只启用2D 视图
        /** @type {{x:number,y:number,z:number}?} center 点云（视野）的中心坐标 */
        this._center = null
        /** @type {number?} radius 点云（视野）的外界球半径 */
        this._radius = null

        // 图层管理相关，尽量复用
        this._pcd_loader = new PCDLoader()   // 初始化一个pcd loader
        this._pcd_layer = null  // PCD 图层元素的引用（指针），用于后续控制显隐
        this._pcd_point_material = new THREE.PointsMaterial({
            color: 0xffffff,            // 点的颜色
            size: 1,                    // 点的尺寸
            sizeAttenuation: false,     // 元素显示大小不随相机位置变化而变化
        });

        // ThreeJS 元素初始化相关
        this._scene = new THREE.Scene()                     // 场景初始化
        this._renderer = new THREE.WebGLRenderer()          // 渲染器初始化
        this._renderer.setSize(this._ele.clientWidth, this._ele.clientHeight)  // 固定画布尺寸
        this._camera_2d = new THREE.OrthographicCamera()    // 正交相机，用于2D 视图
        this._camera_3d = new THREE.PerspectiveCamera()     // 透视相机，用于3D 视图
        // 2D 控制器
        this._controls_2d = new OrbitControls(this._camera_2d, this._renderer.domElement)
        this._controls_2d.enablePan = true                  // 启动拖拽
        this._controls_2d.enableZoom = true                 // 启动缩放
        this._controls_2d.enableRotate = false;             // 禁止旋转，否则鼠标左键拖动会导致视野丢失
        // 3D 控制器
        this._controls_3d = new OrbitControls(this._camera_3d, this._renderer.domElement)
        this._controls_3d.enablePan = true                  // 启动拖拽
        this._controls_3d.enableZoom = true                 // 启动缩放
        this._controls_3d.enableRotate = true               // 启动旋转

        this._ele.appendChild(this._renderer.domElement)    // 挂载画布到容器

        this._renderer.setAnimationLoop(this.animate)       // 动画刷新
    }

    get _camera() {
        return this._3d_mode ? this._camera_3d : this._camera_2d
    }

    get _controls() {
        return this._3d_mode ? this._controls_3d : this._controls_2d
    }

    /**
     * @type {boolean} 是否启用编辑
     */
    set editable(v = false) {
        this._editable = v
        this.update_camera()
    }

    /**
     * @type {boolean} 是否启用3D 模式
     */
    set enable_3D(v = false) {
        this._3d_mode = v
        // 切换视角后要更新相机位置
        this.update_camera()
    }


    /**
     * 从url 导入点云
     * @param {string} url 点云文件的url 地址
     */
    import_pcd = async (url) => {
        // ...
    }

    /**
     * 更新相机设置（用于切换2D/3D 模式）
     * @param {{x:number,y:number,z:number}} center 点云（视野）的中心坐标
     * @param {number} radius 点云（视野）的外界球半径
     */
    update_camera = (center, radius) => {
        if (!(this._center && this._radius)) {
            // 只有加载了pcd 之后才刷新相机视角
            return
        }
        const aspect = this._aspect     // 设置长宽比，不然渲染出的图片会有畸变
        const { x, y, z } = this._center
        const radius = this._radius

        if (this._3d_mode) {  // 3D 显示模式
            this._camera.aspect = aspect
            this._camera.fov = 45
            this._camera.near = 0.1
            this._camera.far = 5000  // 在缩放时太小的话会造成点云视野突然丢失
            this._camera.updateProjectionMatrix()

            // 下面两步可以摆放相机刚好能俯视XY 平面
            // 设置相机位置
            this._camera.position.set(x, y, z + radius * 2)
            // 修改相机朝向点云中心
            this._camera.lookAt(x, y, z)

            // 设置旋转中心
            this._controls.target.set(x, y, z)
            this._controls.update()
        } else {  // 2D 显示模式
            this._camera.left = x - radius * aspect      // 左边界
            this._camera.right = x + radius * aspect      // 右边界
            this._camera.top = y + radius      // 上边界
            this._camera.bottom = y - radius    // 下边界
            this._camera.near = -100   // 深度-100 ≤ Z ≤ 100 的元素可见
            this._camera.far = 5000
            this._camera.updateProjectionMatrix()

            // 2D 模式下，相机的摆放位置很奇怪，如果不是(0,0,?) 的话，就会丢视野
            // 因为x,y 不再承担平移视野的责任
            this._camera.position.set(0, 0, z + radius * 2);
            this._camera.lookAt(0, 0, 0);
            this._controls.target.set(0, 0, 0)
            this._controls.update()
        }
    }

    animate = () => {
        // 不用箭头函数会导致this 指向不正确
        this._renderer.render(this._scene, this._camera)
    }
}

PCD 导入函数

ThreeJS 自带了PCD Loader Addon，可以直接从pcd 文件读取ThreeJS 要求的点，但是这个模块由下面3 个限制：

  1. 点云文件数量有限制，到达千万级有可能会报错（需要在该插件的源代码中修改）
  2. 如果点云数量较多，直接使用导入的点会造成卡顿，需要手工处理（见下文）
  3. 只能从url 导入数据，如果是需要从<input/> 读取，需要用到URL.createObjectURL() 方法
const file = input.files[0];
const url = URL.createObjectURL(file);

因为从url 加载点云是一个异步的过程，所以我们的import_pcd 也是一个异步函数。并且理论上只有在导入了点云数据之后，画布才可以被操作：

/**
 * 从url 导入点云
 * @param {string} url 点云文件的url 地址
 */
import_pcd = async (url) => {
    if (this._pcd_layer) {  // 移除已经存在的pcd 点云
        this._scene.remove(this._pcd_layer)
    }
    // 加载点云为points 对象，可以直接用，但是在点云数量较多时，性能下降厉害
    const points = await this._pcd_loader.loadAsync(url, e => {
        console.log(`加载进度：${(e.loaded / e.total * 100).toFixed(2)}%`);
    })
    // this._scene.add(points)  // 虽然会自动稀疏，但是浏览器会变得卡顿

    // 获取点云的边界信息
    const { center, radius } = points.geometry.boundingSphere
    // 点云中的点坐标，格式为[x0,y0,z0,x1,y1,z1,...,xn,yn,zn] 的一维数组
    const positions = points.geometry.attributes.position.array;
    // 创建几何数据的容器
    const geometry = new THREE.BufferGeometry();
    // 添加几何点
    geometry.setAttribute(
        'position',
        new THREE.Float32BufferAttribute(positions, 3)
    );

    // // 添加几何强度信息
    // geometry.setAttribute(
    //     'intensity',
    //     new THREE.Float32BufferAttribute(points.geometry.attributes.intensity.array, 1)
    // );

    // 创建一个ponits 对象
    this._pcd_layer = new THREE.Points(geometry, this._pcd_point_material);

    // 更新视野信息
    this._center = center
    this._radius = radius
    // 更新相机信息
    this.update_camera()
    this._scene.add(this._pcd_layer);
}

Vue 组件更新

因为增加了画布的控制，所以需要在vue 组件中能够修改相关控制字段。控制逻辑如下：

  1. 只有导入.pcd 文件后才允许对画布进行操作；
  2. 只有2D 视图下，才允许编辑画布元素。
<template>
    <div ref="map_canvas" class=" relative h-full w-full bg-green-100 p-0 m-0">
        <!-- absolute 会让元素对齐于第一个不为static 的父元素 -->
        <div class=" absolute top-0 right-0 bg-white/30 rounded p-2 flex flex-col items-center">
            <ElSwitch size="small" v-model="_3d_mode" active-text="3D" inactive-text="2D" />
            <ElSwitch size="small" v-model="_editable" :disabled="_disable_edit" active-text="编辑" inactive-text="预览" />
        </div>

    </div>
</template>
<script setup>

import { onMounted, ref, watch } from 'vue';
import { MapCanvas } from './MapCanvas.js'
import { ElSwitch } from 'element-plus';

const map_canvas = ref(null)
const _3d_mode = ref(false)
const _editable = ref(false)
const _disable_edit = ref(true)

/** @type {MapCanvas} */
let map_canvas_obj = null

// 监听变量变化
watch(_3d_mode, (val) => {
    if (!map_canvas_obj) return
    map_canvas_obj.enable_3D = val
    _disable_edit.value = val
    if (val) {
        _editable.value = false
    }
})

watch(_editable, (val) => {
    if (!map_canvas_obj) return
    map_canvas_obj.editable = val
})

onMounted(async () => {
    map_canvas_obj = new MapCanvas(map_canvas.value)
    await map_canvas_obj.import_pcd("/view/test_data/sampled.pcd")
    _disable_edit.value = true  // 前端管前端，后端管后端

})
</script>

添加统计信息

主要是帧率显示，还好ThreeJS 自带了该组件：

import Stats from 'three/addons/libs/stats.module.js'

export class MapCanvas {
    constructor(element) {
        // ...

        // 窗口组件
        // 性能统计组件
        this._stats = Stats()
        this._stats = new Stats()
        // 相对于容器左上角对齐
        this._stats.dom.style.position = 'absolute'  // 改为 absolute
        this._stats.dom.style.top = '0px'
        this._stats.dom.style.left = '0px'

        // ...

        this._ele.appendChild(this._stats.dom)              // 挂载性能统计到容器

        // ...
    }

    animate = () => {

        this._stats.update()  // 更新FPS统计
        // 不用箭头函数会导致this 指向不正确
        this._renderer.render(this._scene, this._camera)
    }
}

监听尺寸变化

可以通过windows.onresize 或者ResizeObserver 监听尺寸变化，但是直接通过element.onresize 却无法生效。下面代码以ResizeObserver 为例：
ResizeObserver 是为：flex/grid/component layout专门设计的 API。

export class MapCanvas {
    constructor(element) {
        this._ele = element
        // 定义监听器
        this._resize_observer = new ResizeObserver(entries => {
            this.on_resize()
        })
        // 监听容器尺寸变化
        this._resize_observer.observe(this._ele)

        // ...
    }

    // ...

    on_resize = () => {
        this._aspect = this._ele.clientWidth / this._ele.clientHeight;  // 画布长宽比
        this._renderer.setSize(this._ele.clientWidth, this._ele.clientHeight, false)  // 固定画布尺寸

        this.update_camera()  // 必须更新相机视角
    }

    // ...

    dispose = () => {
        // js 中并没有真正意义上的析够函数，需要显示调用
        this._resize_observer.disconnect()
        this._resize_observer = undefined
    }
}

在Element Plus 中嵌套ElContainer 时，会出现元素高度可以放大，但不会随窗口自动缩小。原因是flex 布局会默认子元素的min-height:auto，这是需要手工修正为min-height:0:

<ElContainer class=" h-[calc(100%-40px)]">
    <ElHeader class=" flex bg-cyan-900 text-white items-center ">
       <!-- ... -->
    </ElHeader>
    <!-- 第二层的min-height 默认为auto，需要手工设置为0 -->
    <ElContainer class="flex-1 min-h-0">
        <ElAside width="60px" class=" bg-amber-500">123</ElAside>
        <ElMain class=" h-full p-0 m-0" style="padding: 0;">
            <!-- 这里组件刚好和上文中的类同名，不要看混了 -->
            <MapCanvas></MapCanvas>
        </ElMain>
        <ElAside class=" bg-cyan-600">123</ElAside>
    </ElContainer>
</ElContainer>

最终效果

得到效果如下图所示：

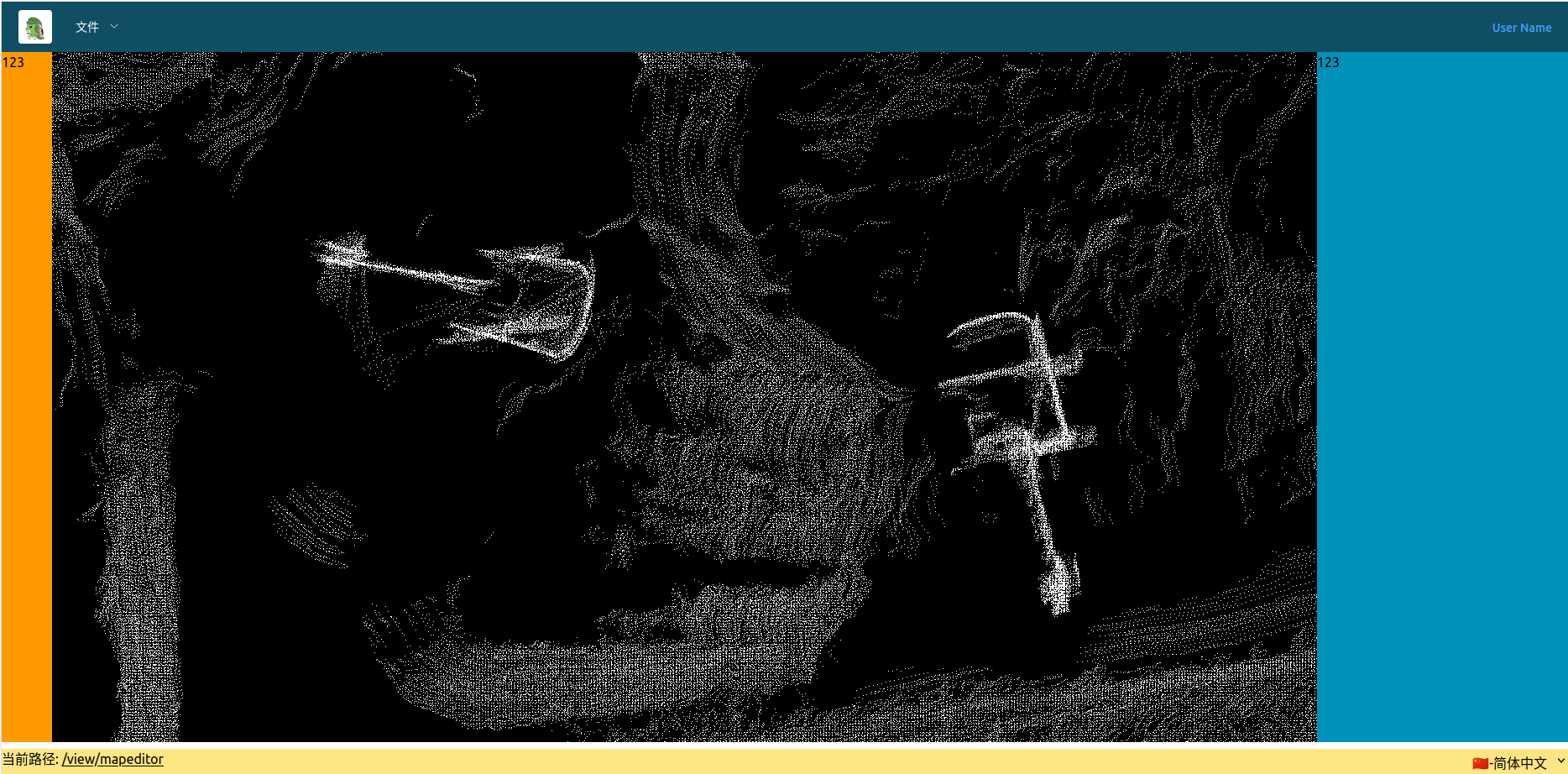

2D 视角（无小组件）

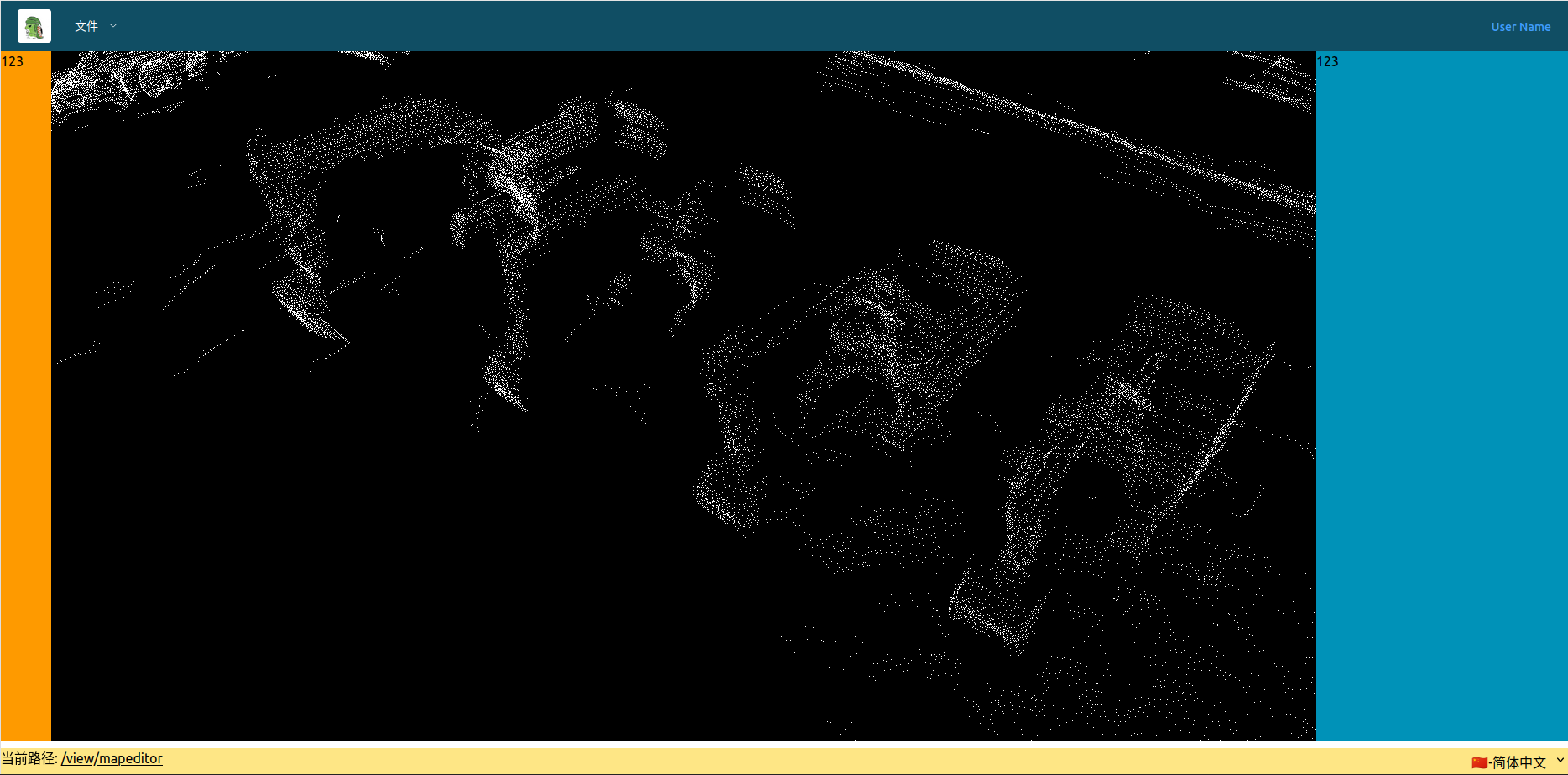

3D 视角（无小组件）

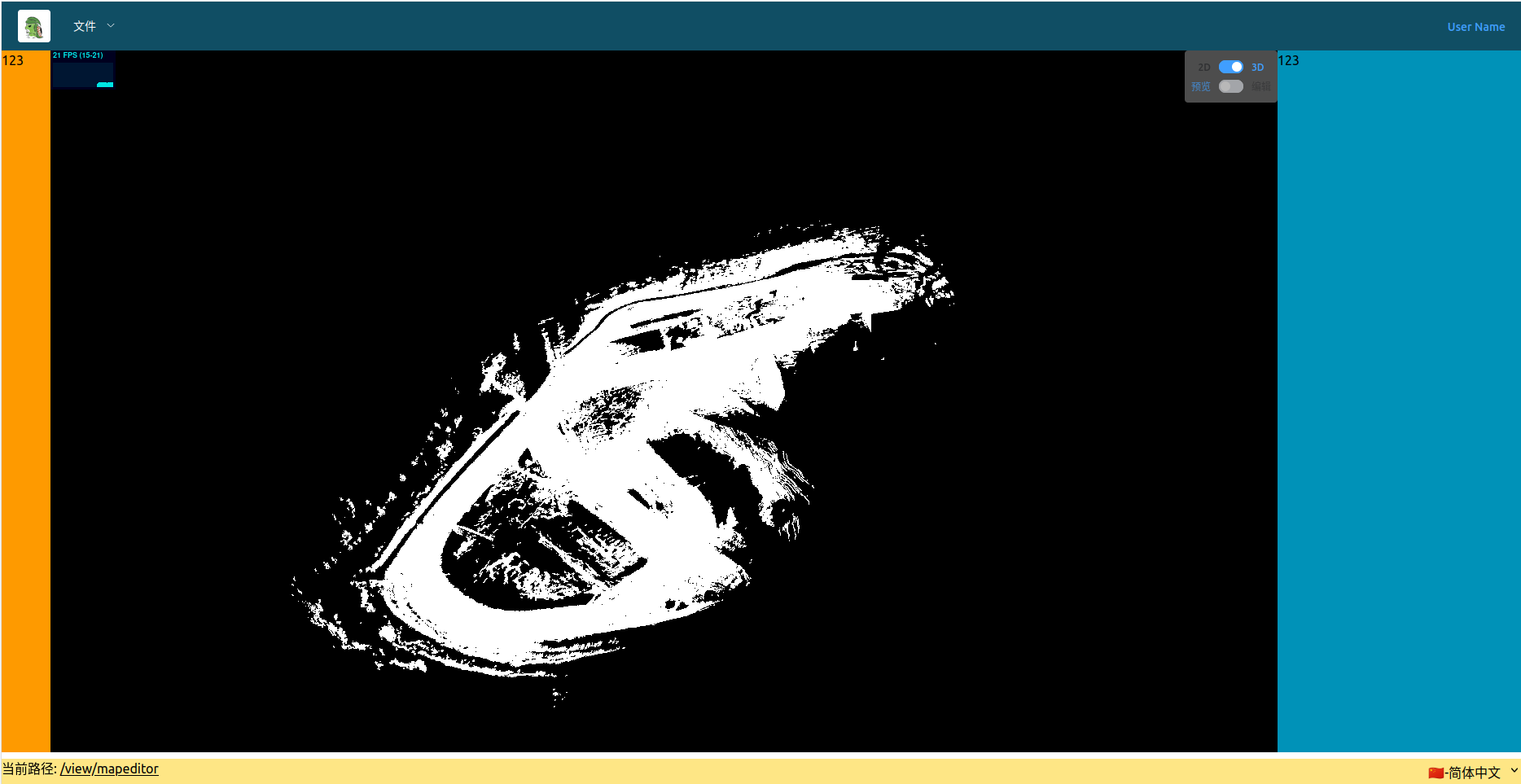

3D 视角（有小组件）
