通过antlr4 开发pcd 文件解析器

发表于 2025-06-04 更新于 2025-06-30 分类于 python 阅读次数：本文字数： 1.7k 阅读时长 ≈ 6 分钟

实际生产中，并不是所有数据文件都是标准的类似于csv 的形式，也有一部分是通过特殊的文件头描述，例如pcd 点云文件。有一些C/C++ 的程序可以解析这类文件，但是在通过python 调用这些文件是还需要单独（编译）安装依赖项。自己写解析器又比较麻烦。于是想通过antlr4 来生成文件头解析器的骨架代码，然后手动补充关键的工作代码，即可构建好用的文件解析器。 而且可以生成不同目标语言的骨架代码，灵活性强。
本文只含功能验证，代码未作封装。

预备工作

只需要提前安装两个python 包：

pip install antlr4-tools
- antlr4-parser {语法文件.g4} {入口规则} {代码文件} 用于验证语法规则
- antlr4 -D=Python3 {语法文件.g4} 用于生成目标Python 代码
pip install antlr4-python3-runtime 用于构建自己的解析器

语法文件PCD.g4

语法文件中有几点需要注意的地方：

关键词会按照定义的先后顺序解析，例如：

// 定义位置代表优先级，如果ID 在前，则无法解析FIELDTYPE
FIELDTYPE: [fFuUiI];
ID: [a-zA-Z_]+[a-zA-Z_0-9]*;

一般词法全大写，语法全小写；
尽量减少重复定义，如WS 中尽量不要包含换行符，只包含空格和制表符就好了；
因为没有跨行操作，所以每条基础的语法规则都是以换行结束；
pcd->header_line 的定义是考虑到表头顺序不一致或者不全。

完整代码如下：

// PCD.g4
grammar PCD;
pcd
    : header_line+
    ;

header_line
    : comment
    | version
    | fields
    | size
    | type
    | count
    | width
    | height
    | viewpoint
    | points
    | data
    ;

/* ----- 语法定义 ----- */
comment: COMMENT NEWLINE;
version: KEY_VERSION NUMBER NEWLINE;
fields: KEY_FIELDS ID+ NEWLINE;
size : KEY_SIZE NUMBER+ NEWLINE;
type : KEY_TYPE FIELDTYPE+ NEWLINE;
count: KEY_COUNT NUMBER+ NEWLINE;
width: KEY_WIDTH NUMBER NEWLINE;
height: KEY_HEIGHT NUMBER NEWLINE;
viewpoint: KEY_VIEWPOINT NUMBER+ NEWLINE;
points: KEY_POINTS NUMBER NEWLINE;
data: KEY_DATA data_type NEWLINE;
data_type: (ASCII | BINARY | COMPRESSEDBINARY);

/* ----- 词法定义 ----- */

/* ----- 关键字 ----- */
KEY_VERSION : 'VERSION' ;
KEY_FIELDS  : 'FIELDS' ;
KEY_SIZE    : 'SIZE' ;
KEY_TYPE  : 'TYPE' ;
KEY_COUNT   : 'COUNT' ;
KEY_WIDTH   : 'WIDTH' ;
KEY_HEIGHT  : 'HEIGHT' ;
KEY_VIEWPOINT : 'VIEWPOINT' ;
KEY_POINTS  : 'POINTS' ;
KEY_DATA    : 'DATA';

ASCII: 'ascii';
BINARY: 'binary';
COMPRESSEDBINARY: 'binary_compressed';
FIELDTYPE: [fFuUiI];  // 定义位置代表优先级

ID: [a-zA-Z_]+[a-zA-Z_0-9]*;

/* ----- 通用 ----- */
COMMENT: '#' ~[\r\n]*;
NUMBER: [+-]? [0-9]+ ('.' [0-9]+)? ([eE] [+-]? [0-9]+)? ;
NEWLINE: [\r\n]+ ;  // 匹配换行符
WS   : [ \t]+ -> skip ; // 跳过空白字符

完成代码

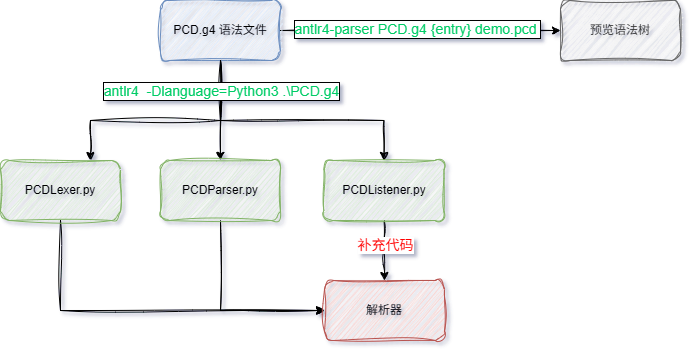

通过命令antlr4 -Dlanguage=Python3 .\PCD.g4 可以生成三个.py 文件：

PCDLexer.py 词法分析器，无需更改；
PCDParser.py 语法分析器，无需更改；
PCDListener.py 遍历语法树，可以继承并补全关键代码；

代码主体框架

可以编写main.py 调用上面生成的代码：

# main.py

## 导入依赖项
from antlr4 import *
from PCDLexer import PCDLexer
from PCDParser import PCDParser
from PCDListener import PCDListener

## 测试字符串
input_str = """"""

class MyPCDListener(PCDListener):
    """补充完善核心业务代码"""
    pass

def main():
    # 读取输入字节流
    input_stream = InputStream(input_str)
    # 词法分析
    lexer = PCDLexer(input_stream)
    tokens = CommonTokenStream(lexer)
    # 语法分析
    parser = PCDParser(tokens)
    tree = parser.pcd()  # 假设入口规则是 pcd
    # 打印语法分析结果
    print(tree.toStringTree(recog=parser))

    ## 遍历语法树
    walker = ParseTreeWalker()
    listener = MyPCDListener()
    walker.walk(listener, tree)

    ## 处理遍历结果
    # ...

if __name__ == '__main__':
    main()

MyPCDListener

通过定义MyListener 继承PCDListener 类并重写关键代码：

import numpy as np
from demoListener import demoListener

"""通过遍历语法树，生成结构化的PCD 对象"""
class Field():
    """整合PCD 头中的字段相关属性"""
    def __init__(self, name=None,count=None,type=None, size=None):
        self.name = name
        self.count = count
        self.size = size
        self.type = type

class PCD():
    """PCD 类，其实只包含文件头信息"""
    def __init__(self):
        self.version=0
        self.fields:list[Field]=[]
        self.width=0
        self.height=0
        self.data = None
        self.points = 0
        self.viepoints = []
        self.header_comment = None
        self.offset_line=0
        self.anounymous_field_index = 0

    def get_dtype_fields(self):
        """根据文件头的字段列表，构造用于解析文件的numpy 数据类型列表"""
        dtype_fileds=[]
        for f in self.fields:
            if f.name == "_":
                name = f"_{self.anounymous_field_index}"
                self.anounymous_field_index+=1
            else:
                name = f.name
            dtype_fileds.append((name, f'{f.type.lower()}{f.size}', (f.count,)))
        return np.dtype(dtype_fileds)

class MyDemoListener(PCDListener):
    """遍历语法树的事件监听器"""
    def __init__(self):
        super().__init__()
        self.pcd = PCD()

    # 对于每一条语法规则都有enter 和exit 两个方法可以重写
    # 分别对应开始解析和解析完成的操作，例如：
    # 可以在文件开始解析时构造PCD 对象，如果迟了就可能会导致找不到对象
    # 同样，再退出pcd 规则时记录文件头的行数，如果早了就会导致记录不准确
    def enterPcd(self, ctx):
        print("开始解析PCD 文件")

    def enterComment(self, ctx):
        """
        ctx 对象包含所有子语法/词法元素的对象，
        可以通过函数调用的方式获得
        通过getText() 方法可以获得对应的文本
        """
        self.pcd.header_comment = ctx.COMMENT().getText()

    def enterVersion(self, ctx):
        version = ctx.NUMBER().getText()
        self.pcd.version = version

    # 下面通过filed,count,size,type 构建字段清单
    def enterFields(self, ctx):
        """
        对于ID+ 这种语法规则，其结果是一个数组，这就要求：
        如果一个语法里面有多个ID+ 的定义，最好能拆分成多条子语法
        """
        for i, id in enumerate(ctx.ID()):
            name=id.getText()
            if len(self.pcd.fields) <= i:
                self.pcd.fields.append(Field(name=name))
            else:
                self.pcd.fields[i].name = name

    def enterSize(self, ctx):
        for i, token in enumerate(ctx.NUMBER()):
            size=int(token.getText())
            if len(self.pcd.fields) <= i:
                self.pcd.fields.append(Field(size=size))
            else:
                self.pcd.fields[i].size = size

    def enterType(self, ctx):
        for i, token in enumerate(ctx.FIELDTYPE()):
            type=token.getText()
            if len(self.pcd.fields) <= i:
                self.pcd.fields.append(Field(type=type))
            else:
                self.pcd.fields[i].type = type

    def enterCount(self, ctx):
        for i, token in enumerate(ctx.NUMBER()):
            count=int(token.getText())
            if len(self.pcd.fields) <= i:
                self.pcd.fields.append(Field(count=count))
            else:
                self.pcd.fields[i].count = count

    # 读取其他属性，不重要
    def enterViewpoint(self, ctx):
        self.pcd.viepoints = [float(v.getText()) for v in ctx.NUMBER()]

    def enterWidth(self, ctx):
        self.pcd.width = int(ctx.NUMBER().getText())

    def enterHeight(self, ctx):
        self.pcd.height = int(ctx.NUMBER().getText())

    def enterPoints(self, ctx):
        self.pcd.points = int(ctx.NUMBER().getText())

    def enterData(self, ctx):
        """获取data 类型，可用于切换不同的方法解析文件"""
        self.pcd.data = ctx.data_type().getText()

    def exitProg(self, ctx):
        """文件头的偏移行数，用于解析文件体"""
        self.pcd.offset_line =  int(ctx.stop.line)

其余main()代码

整体代码未作封装，因为属于是概念验证性的东西，下面是文件解析部分的测试代码：

# main.py
def main()
    # ...

    pcd = listener.pcd
    pcd_dtype = pcd.get_dtype_fields()
    print(pcd_dtype)

    # 读取二进制
    with open("sampled.pcd", "rb") as f:
        # 跳过 header 行
        for _ in range(pcd.offset_line):
            f.readline()

        binary_data = f.read()
        ## 如果是压缩二进制（没做测试）
        # import zlib
        # decompressed_data = zlib.decompress(binary_data)
        buffer_len = len(binary_data)
        element_size = pcd_dtype.itemsize
        # 下面代码用于截断不完整二进制数据
        valid_len = (buffer_len // element_size) * element_size
        binary_data = binary_data[:valid_len]

        data = np.frombuffer(binary_data, dtype=pcd_dtype)  # 解析文件

    ## 读取ascii
    # data = np.loadtxt("./sampled_ascii.pcd",dtype=pcd.get_dtype_fields(), skiprows=pcd.offset_line )
    print(data)
    print(data.shape)

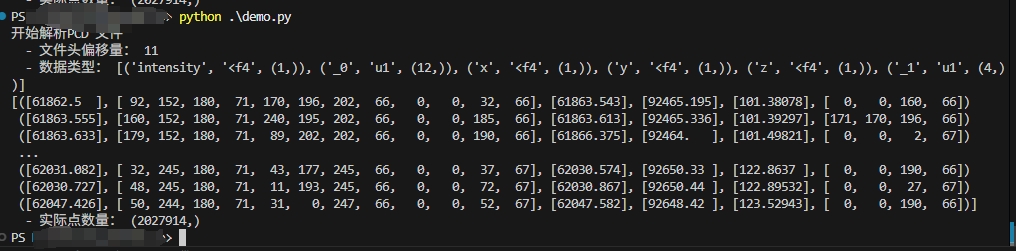

以上代码的速度非常快，解析二进制测试文件1.23GB，包含200多万条数据，用时不到1s。结果如下：

一个有意思的点，不要完全相信头文件里面的WIDTH，理论上它代表点的个数，实际上有可能是字节数。
完整示例代码参见demo.zip

参考资料

The PCD (Point Cloud Data) file format
MapIV/pypcd4 一个现代的pcd 文件解析工具
strawlab/python-pcl 该库功能强大，但是已经归档，且不好用Nuitka 打包
