已知条件：

ϵr=1V0=1VV5=0Vd=8cml=2cmNe=4ρ=10−8C/m3\begin{array}{lll} \epsilon_r = 1 \\ V_0 = 1V \\ V_5 = 0V \\ d = 8cm \\ l = 2cm \\ N_e = 4 \\ \rho = 10^{-8}C/m^3 \end{array}

计算参数

由于是均匀材质，且等距的分割，所以矩阵KK 前面的系数是定值：

Ke=ϵrϵ0l[+1−1−1+1]≈8.85×10−12x×10−2[+1−1−1+1]=4.425×10−10[+1−1−1+1](1.1)K^e=\frac{\epsilon_r\epsilon_0}{l} \begin{bmatrix} +1 & -1 \\ -1 & +1 \end{bmatrix} \approx \frac{8.85\times10^{-12}}{x\times10^{-2}} \begin{bmatrix} +1 & -1 \\ -1 & +1 \end{bmatrix} = 4.425\times10^{-10} \begin{bmatrix} +1 & -1 \\ -1 & +1 \end{bmatrix} \tag{1.1}

同样可以求得向量b\boldsymbol{b} 或者叫fe\boldsymbol{f^e}：

fe=−lρ2[11]=−10−10[11](1.2)\boldsymbol{f^e} = -\frac{l\rho}{2} \begin{bmatrix} 1 \\ 1 \end{bmatrix} = -10^{-10} \begin{bmatrix} 1 \\ 1 \end{bmatrix} \tag{1.2}

边界条件

在已知两端均为Dirichlet 条件时，可以忽略矩阵de\boldsymbol{d^e}。于是可以构造下面的矩阵：

4.425×10−10[1−1000−11+1−1000−11+1−1000−11+1−1000−11][V1V2V3V4V5]=−10−10[12221](1.3)4.425\times10^{-10} \begin{bmatrix} 1 & -1 & 0 & 0 & 0 \\ -1 & 1+1 & -1 & 0 & 0 \\ 0 & -1 & 1+1 & -1 & 0 \\ 0 & 0 & -1 & 1+1 & -1 \\ 0 & 0 & 0 & -1 & 1 \end{bmatrix} \begin{bmatrix} V_1 \\ V_2 \\ V_3 \\ V_4 \\ V_5 \end{bmatrix} = -10^{-10} \begin{bmatrix} 1 \\ 2 \\ 2 \\ 2 \\ 1 \end{bmatrix} \tag{1.3}

化简后得：

[1−1000−12−1000−12−1000−12−1000−11][V1V2V3V4V5]=[−0.2259887−0.4519774−0.4519774−0.4519774−0.2259887](1.4)\begin{bmatrix} 1 & -1 & 0 & 0 & 0 \\ -1 & 2 & -1 & 0 & 0 \\ 0 & -1 & 2 & -1 & 0 \\ 0 & 0 & -1 & 2 & -1 \\ 0 & 0 & 0 & -1 & 1 \end{bmatrix} \begin{bmatrix} V_1 \\ V_2 \\ V_3 \\ V_4 \\ V_5 \end{bmatrix} = \begin{bmatrix} -0.2259887 \\ -0.4519774 \\ -0.4519774 \\ -0.4519774 \\ -0.2259887 \end{bmatrix} \tag{1.4}

在已知V0=1VV_0 = 1V 的情况下，可以将(4)(4) 左边的矩阵的首行首列取消掉，并且将V1V_1 的值替换到方程(4)(4) 的左右两边：

[2−100−12−100−12−100−11][V2V3V4V5]=[−0.4519774+1−0.4519774−0.4519774−0.2259887](1.5)\begin{bmatrix} 2 & -1 & 0 & 0 \\ -1 & 2 & -1 & 0 \\ 0 & -1 & 2 & -1 \\ 0 & 0 & -1 & 1 \end{bmatrix} \begin{bmatrix} V_2 \\ V_3 \\ V_4 \\ V_5 \end{bmatrix} = \begin{bmatrix} -0.4519774 +1 \\ -0.4519774 \\ -0.4519774 \\ -0.2259887 \end{bmatrix} \tag{1.5}

同理，可以应用第二条边界条件V5=0VV_5=0V：

[2−10−12−10−12][V2V3V4]=[−0.5480226−0.4519774−0.4519774+0](1.6)\begin{bmatrix} 2 & -1 & 0 \\ -1 & 2 & -1 \\ 0 & -1 & 2 \end{bmatrix} \begin{bmatrix} V_2 \\ V_3 \\ V_4 \end{bmatrix} = \begin{bmatrix} -0.5480226 \\ -0.4519774 \\ -0.4519774 + 0 \end{bmatrix} \tag{1.6}

则根据方程(6)(6)，则可以求解：

[V2V3V4]=[0.0720339−0.4039548−0.4279661](1.7)\begin{bmatrix} V_2 \\ V_3 \\ V_4 \end{bmatrix} = \begin{bmatrix} 0.0720339 \\ -0.4039548 \\ -0.4279661 \end{bmatrix} \tag{1.7}

后处理阶段

在已知每条线段的电压V1e,V2eV^e_1,V^e_2 的情况下，则可以通过插值函数（形函数）获取每一点的电压：

V(ξ)=V1eN1(ξ)+V2eN2(ξ)(1.8)V(\xi) = V^e_1N_1(\xi)+V^e_2N_2(\xi) \tag{1.8}

又因为ξ=2(x−x1e)x2e−x1e−1\xi = \frac{2(x-x^e_1)}{x^e_2-x^e_1}-1，所以：

V(ξ)=V1ex2e−xx2e−x1e+V2ex−x1ex2e−x1e(1.9)V(\xi) = V^e_1\frac{x^e_2-x}{x^e_2-x^e_1}+V^e_2\frac{x-x^e_1}{x^e_2-x^e_1} \tag{1.9}

二阶有限元

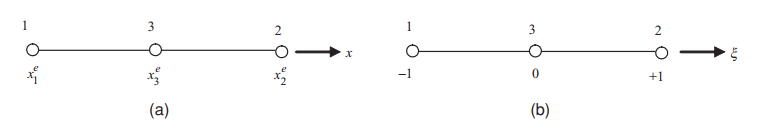

二阶有限元中，每个元素应包含三个节点。那么在重置坐标系时，应取：

ξ=2(x−x3e)x2e−x1e(2.1)\xi = \frac{2(x-x^e_3)}{x^e_2 - x^e_1} \tag{2.1}

其中x3e=x2e+x1e2x^e_3=\frac{x^e_2 + x^e_1}{2}。
对应的，新坐标系下的插值函数应有如下形式：

V(ξ)=V1eN1(ξ)+V2eN2(ξ)+V3eN3(ξ)(2.2)V(\xi) = V^e_1N_1(\xi) + V^e_2N_2(\xi) + V^e_3N_3(\xi) \tag{2.2}

以插值函数N1(ξ)N_1(\xi) 为例，要求：

N1(−1)=1N1(0)=0N1(1)=0\begin{array}{l} N_1(-1) = 1 \\ N_1(0) = 0 \\ N_1(1) = 0 \end{array}

假设N1(ξ)=cξ(ξ−1)N_1(\xi) = c\xi(\xi-1)，则根据上面的条件可以确定系数c=12c=\frac{1}{2}。同理可得：

{N1(ξ)=ξ(ξ−1)2N2(ξ)=ξ(ξ+1)2N3(ξ)=(1+ξ)(1−ξ)(2.3)\begin{cases} N_1(\xi) = \frac{\xi(\xi-1)}{2} \\ N_2(\xi) = \frac{\xi(\xi+1)}{2} \\ N_3(\xi) = (1+\xi)(1-\xi) \end{cases} \tag{2.3}

确定系数

Kije=ϵe∫x1ex2e(dNidx)(dNjdx)dx=ϵe∫−1+1(dNidξdξdx)(dNjdξdξdx)le2dξ=2ϵele∫−1+1dNidξdNjdξdξ(2.4)K^e_{ij} = \epsilon^e\int^{x^e_2}_{x^e_1}(\frac{dN_i}{dx})(\frac{dN_j}{dx})dx = \epsilon^e\int^{+1}_{-1}(\frac{dN_i}{d\xi}\frac{d\xi}{dx})(\frac{dN_j}{d\xi}\frac{d\xi}{dx})\frac{l_e}{2}d\xi = \frac{2\epsilon^e}{l_e}\int^{+1}_{-1}\frac{dN_i}{d\xi}\frac{dN_j}{d\xi}d\xi \tag{2.4}

根据上式，可以计算：

Ke=ϵe3le[71−817−8−8−816](2.5)K^e = \frac{\epsilon^e}{3l^e} \begin{bmatrix} 7 & 1 & -8 \\ 1 & 7 & -8 \\ -8 & -8 & 16 \end{bmatrix} \tag{2.5}

同样可以知道，这是一个对称矩阵。

fie=−leρve2∫−1+1Niξdξ=−leρ06[114](2.6)f^e_i=-\frac{l^e\rho^e_v}{2}\int^{+1}_{-1}N_i{\xi}d\xi = -\frac{l^e\rho_0}{6}\begin{bmatrix} 1 \\ 1 \\ 4 \end{bmatrix} \tag{2.6}

而Dxe(x)=−ϵedV(x)dxD^e_x(x) = -\epsilon^e\frac{dV(x)}{dx} 保持不变。

二阶有限元中中组装元素

组装元素与上面例题中的步骤一样。刚开始最好还是使用循环去完成而不是直接用矩阵，否则容易出错。

二阶有限元中的后处理

同上面的例题。

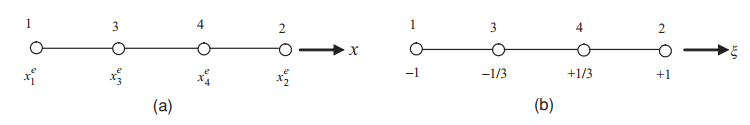

三阶有限元

于是在更高阶的有限元处理中，我们需要做的也就是更新Ke,feK^e, \boldsymbol{f^e}。其余的处理步骤一样：

Ke=ϵe40le[148−13−18954−1314854−189−18954432−29754−189−297432](3.1)K^e=\frac{\epsilon^e}{40l^e}\begin{bmatrix} 148 & -13 & -189 & 54 \\ -13 & 148 & 54 & -189 \\ -189 & 54 & 432 & -297 \\ 54 & -189 & -297 & 432 \end{bmatrix} \tag{3.1}

fe=−leρ08[1133](3.2)\boldsymbol{f^e} = -\frac{l^e\rho_0}{8} \begin{bmatrix} 1 \\ 1 \\ 3 \\ 3 \end{bmatrix} \tag{3.2}

d\boldsymbol{d} 矩阵不变。

d=[−ϵ(1)dVdx∣x=x1(1)0⋮0−ϵ(Ne)dVdx∣x=x2(Ne)]\boldsymbol{d} = \begin{bmatrix} -\epsilon^{(1)}\frac{dV}{dx}|_{x=x^{(1)}_1} \\ 0 \\ \vdots \\ 0 \\ -\epsilon^{(N_e)}\frac{dV}{dx}|_{x=x^{(N_e)}_2} \end{bmatrix}

看完一维有限元基础之后，还是有一种囫囵吞枣的感觉，估计再用Python 写一遍就好了吧。多看两遍总是能理解的！
