Package 包

发表于 更新于 分类于 阅读次数： 本文字数： 585 阅读时长 ≈ 2 分钟

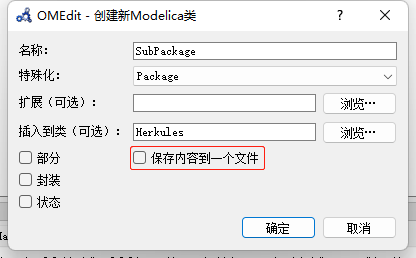

以个人经验，任何Modelica 项目最好保存为包的形式，且不应把所有代码保存在同一文件。

文件目录大致如下所示：

Project               # 包的根节点目录
│  package.mo         # package.mo 内定义Project 包的内容
│  package.order      # 子目录排序信息
│
├─Examples            # 子包名
│      LoadMatFile.mo
│      package.mo
│      package.order
│
└─Resources
        LeakageA.mat  # 资源文件
        LeakageB.mat
        MVerlust.mat
        package.mo
        package.order

包的代码结构

以Project/Examples/package.mo 为例，其中定义了属于Examples 子包的所有内容代码：

within Project;  // 父级包名，最上层的Project 包定义不需要这一行

package Examples // 包名
    type Current = Real(unit="A");  // 可以在包内定义一些类型或者其他常量
    // 但是不能定义任何变量

end Examples;

引用文件

一般情况下，我们可以通过绝对路径找到各种资源文件。但是如果我们希望自己的包是可移植的，那么就需要将资源文件放在包内，如上面的Leakage*.mat 文件，无需额外的声明。在包内的代码中，就可以通过modelica://package/sub_package/.../*.* 来访问资源文件了。例如：

within Project.Examples;

model LoadMatFile
parameter String file = Modelica.Utilities.Files.loadResource("modelica://Project/Resources/LeakageA.mat");
equation

end LoadMatFile;

而file 字符串的默认值就是LeakageA.mat 的绝对路径。

查找规则

在Modelica 内使用一个变量或其他符号时，如果没有指定绝对路径，一般会按下面顺序检索：

  1. 内建类型；
  2. 从当前（包括其继承的）模块中查找；
  3. 查找import 导入定义；
  4. 从父包中查找；
  5. 从更高级的父包中查找，直到：遇到encapsulate 关键字；没有更多父包。

导入包

导入包的语句一般紧跟模型的声明语句：

within ModelicaByExample.PackageExamples;
model NewtonCooling
  "Cooling example importing physical types from the Modelica Standard Library"
  import Modelica.SIunits.Temperature;
  import Modelica.SIunits.Mass;
  import Modelica.SIunits.Area;
  import ConvectionCoefficient = Modelica.SIunits.CoefficientOfHeatTransfer;
  import SpecificHeat = Modelica.SIunits.SpecificHeatCapacity;

  // Parameters
  parameter Temperature T_inf=300.0 "Ambient temperature";
  parameter Temperature T0=280.0 "Initial temperature";
  parameter ConvectionCoefficient h=0.7 "Convective cooling coefficient";
  parameter Area A=1.0 "Surface area";
  parameter Mass m=0.1 "Mass of thermal capacitance";
  parameter SpecificHeat c_p=1.2 "Specific heat";

  // Variables
  Temperature T "Temperature";
initial equation
  T = T0 "Specify initial value for T";
equation
  m*c_p*der(T) = h*A*(T_inf-T) "Newton's law of cooling";
end NewtonCooling;

导入包主要有以下三种方式：

  • import Modelica.SIunits.Temperature; 后可以直接使用Temperature
  • import DegK = Modelica.SIunits.Temperature; // Kelvin 导入包为新的名称，避免命名冲突
  • import Modelica.SIunits.*; 导入所有定义，不推荐！
