只有在注册以后，才能得到技术支持、产品特性信息、最新威胁防护

Fortigate 配置

浏览器配置

通过网线连接MGMT口或者MGMT 1口
将计算机IP 地址设置到同一网段，如：192.168.1.2/24
通过浏览器访问访问<192.168.1.99>
登录，用户名admin、密码为空
修改并保存配置
通过仪表盘注册设备

局域网管理接口

在视频PNETLab - How to setup Fortinet Firewall Lab with win 10 client , Fortinet internet connectivity .第22 分有演示，注意按下面配置好后，客户端需要通过http 协议才能访问防火墙的Web 服务。

FortiGate-VM64-KVM (port1) # show
config system interface
    edit "port1"
        set vdom "root"
        set ip 192.168.1.1 255.255.255.0
        set allowaccess ping https ssh http fgfm
        set type physical
        set snmp-index 1
    next
end

终端配置

通过console 线连接console 接口
通过PuTTY 连接COM 口
Baud rate: 9600
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None
按Enter 键进入cli
通过admin 和空密码登录
按? 打开命令提示（同Cisco

iOS 配置

下载并启动FortiExplorer iOS App
通过USB 线连接手机与防火墙
通过用户密码登录
修改并保存配置

SFP 收发器

安装

略

移除

略

在NAT 模式下安装FortiGate

防火墙安装于内外网之间，用于隐藏内网IP，并提供NAT 转换。是最为常用的工作模式。

连接设备

将防火墙与服务商提供的网络设备连接。并通过Web 访问防火墙管理界面。

配置接口

进入Network > Interfaces 界面，编辑互联网端的接口（如：wan1
设置上下行速率（Estimated Bandwidth
将接口设置为WAN
设置WAN口地址：静态、动态、PPPoE
编辑局域网接口，也被叫做内网接口
设置LAN接口角色
设置LAN接口IP，或者启用DHCP
管理权限：HTTPS、PING、SNMP 等等

添加默认路由

进入Network > Static Routes。一般来说只需要配置一条默认路由；
设置Destination为Subnet（以子网匹配）并且IP 为0.0.0.0/0.0.0.0
设置网关（ISP 提供），接口为之前设置的wan1

设置DNS服务（可选

进入Network > DNS 指定DNS 服务器即可。也可以使用默认的FortiGuard DNS服务

创建策略

进入Policy & Objects > IPv4 Policy。设置一条用于流向Internet 的流量策略（名为Internet）
设置输入端口为lan、输出端口为wan1，设置源、目的、周期和服务信息
设置动作为允许
开启NAT并选择Using Outgoing Interface Address
启用Log Allowed Traffic并选择所有会话

结果

使用浏览器浏览内网
可以通过FortiView > Traffic From LAN/DMZ > Sources观察流量信息
右键Drill Down to Details查看详情

如果防火墙拥有内置存储并且启用了日志，那么我们可以查看历史日志信息。查看特性-平台矩阵

使用Zones来简化防火墙策略

通过将多个接口加入一个zone可以简化防火墙策略。例如：我们可以创建VLAN10,20,30，并将它们加入名称为LAN的zone。那么我们就可以使用这一个zone来达到分开管理每个vlan 的效果。
除了vlan，zones 嗐可以用来管理物理接口和IPsec 隧道。

创建VLAN

进入Network > Interfaces，选择Create New > Interface
创建VLAN 接口，并设置VLAN ID 为10，启用DHCP 服务
同理创建VLAN 20、VLAN 30

创建zone

进入Network > Interfaces，选择New > Zone
设置一个名字（如：LAN Zone），并添加新创建的vlan
- 注意：可以选择Block intra-zone traffic来阻止vlan 间的通信

创建zone的策略

进入Policy & Objectes > IPv4，创建一条策略：赋予LAN Zone内所有vlan 访问互联网的权限
根据需要，设置安全选项（Security Profiles

结果

当有新的vlan 时，只需将vlan 加入zone 就可以应用已创建的策略了。

利用SD-WAN来冗余Internet

SD-WAN 可以无缝管理OSI 模型中的二层流量，而不需要硬件交换机和控制器。
通过基于基于volume的加权平均，我们分配流量wan1：wan2=3：1。当其中一条线路不可用时，将自动将流量转移到另一条线路。

将防火墙接入ISP

按上文步骤，将防火墙的wan1、wan2 口，分别接入两个ISP 网络。

修改现有策略

任何在用的接口都不能被加入到SD-WAN 接口。所以我们必须先删除掉wan1、wan2 上已有的策略。

进入Policy & Objects > IPv4 Policy并删除所有wan1、wan2 上的策略

创建SD-WAN接口

进入Network > SD-WAN
设置接口状态为Enable
在SD-WAN 下，添加两个WAN 口
在Load Balancing Algorithm下，选择基于卷的算法，并配置权重百分比
SD-WAN Usage可以看到使用情况

配置SD-WAN状态检查（可选

进入Network > SD WAN Status Check，选择Create New。可以设置检测方法

允许内网流量通过SD-WAN

进入Policy & Objects > IPv4创建新的策略
设置出入端口
启用NAT 和安全配置
启用日志功能

结果

访问互联网，在防火墙Network > SD-WAN > SD-WAN Usage可以看到使用情况
通过Network > SD-WAN Status Check检测状态
通过Monitor > SD-WAN Monitor显示每个wan 口的使用情况

测试故障转移

就直接拔掉wan1 的线即可。然后还是通过上方的面板去查看结果。

安全框架的安装与认证

略

透明web代理

略

带宽限制与流量整形

略

基于策略的模式

在策略模式下，可以直接将web 和应用添加到策略里面。切换防火墙模式会修改配置文件，需要提前备份配置文件。而且基于策略的模式可能会阻止合法流量。还需要设置Central SNAT策略来配置NAT。

演示阻止Facebook

启用基于策略的模式

进入System > Settings，滚动至System Operation Settings
选择Flow-based、Policy-based.以及一个Select an SSL/SSH Inspection配置

创建Central SNAT 策略

进入Policy & Objects > Central SNAT点击创建，并设置：
- 入口
- 出口
- 源、目的IP
- 协议

创建IPv4策略

进入Policy & Objects创建策略，设置端口与源、目的地址（默认
在应用选项中，选择添加需要的应用

策略表排序

进入Policy & Objects > IPv4 Policy 可以查看策略表。一般要将更具体的策略放在顶部
直接拖动行就可以了

结果

浏览Facebook 打不开
查看FortiView > Threats发现流量被阻止

包捕获

用于流量分析，略

防火墙黑名单

本来SSL VPN 功能上写着可以允许特定区域的IP 访问，但是尝试多次后均未能成功。无意间搜到可以通过IP 限制。

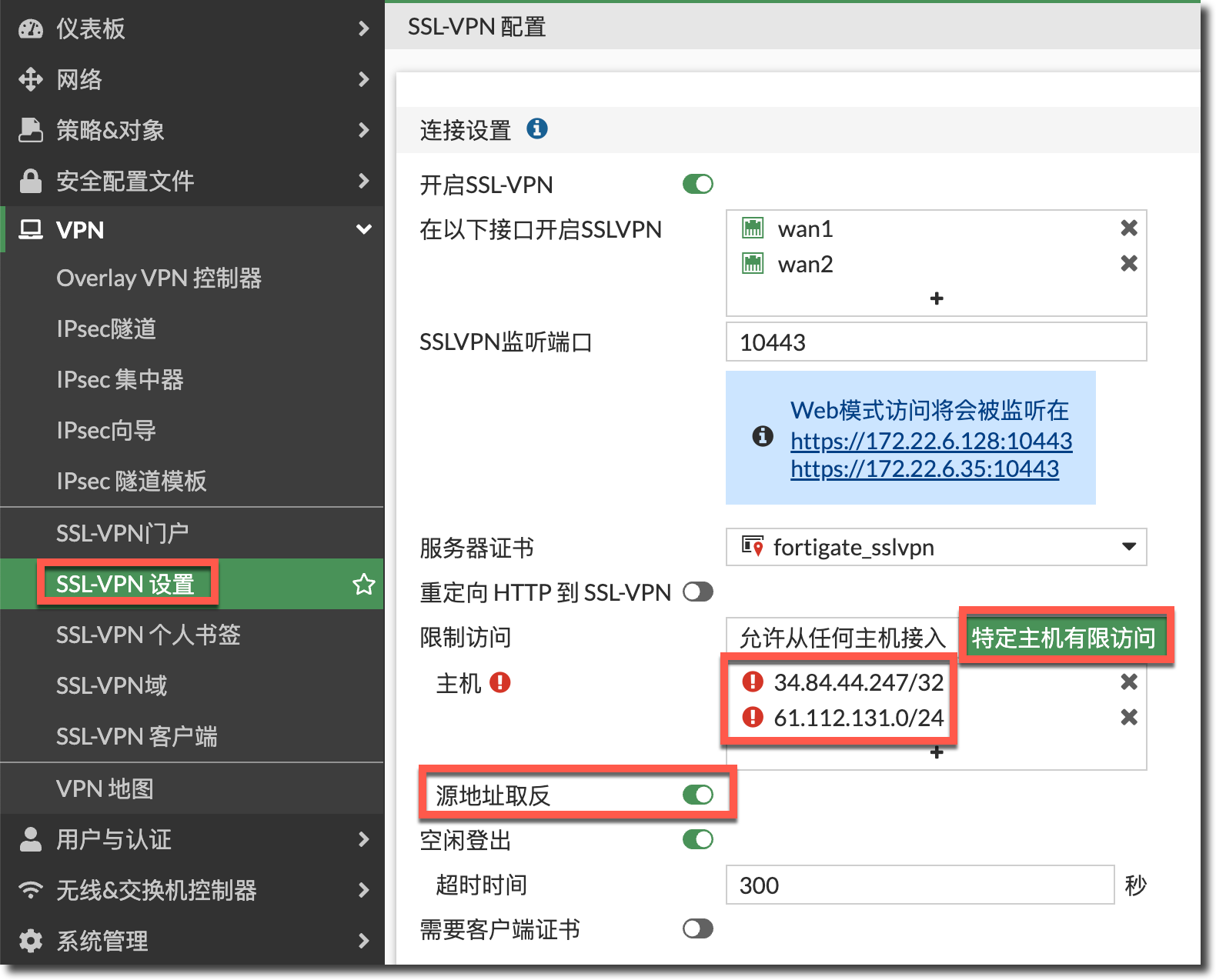

首先设置允许特定主机访问：
源地址取反（允许变阻止）：

config vpn ssl settings
    set source-address "34.84.44.247/32" "61.112.131.0/24"
    set source-address-negate enable
end

记一次内存异常的问题

内存使用率过高，进入保护模式。

以为是数据包捕获的问题，后面发现不是，但是内存使用率过高会造成某些GUI 空间不可见；
查看内存占用情况diagnose sys top：

fnbamd      189      S       0.0    34.0    6  # 内存占用34.0，经确认是FortiGate 的认证处理模块

联想一直以来的SSL VPN 恶意攻击，于是果断拉黑了一堆IP，然后重启服务diagnose sys kill 11 189
问题解决。
