Spanning-Tree

发表于 2022-08-03 更新于 2025-06-30 分类于 maintenance 阅读次数：本文字数： 614 阅读时长 ≈ 2 分钟

STP

网络中常见的问题：
1. 设备的单点故障。一台设备宕机，所有子设备都会失去连接
2. 提高网络的稳定性、增加冗余，但是这样可能会造成二层环路
解决方案：
1. 手动冷备份（一台设备宕机之后手工启用备用设备）
2. 热备（通过生成树协议）

生成树协议会自动阻塞一些接口，来避免环路

种类

STP
RSTP
MSTP（应用最广）
PVST+（私有
PVRST+（私有

名词

root 根桥
- 每个广播域选择一个根桥
rp 根端口
- 每个非根桥设备上选择一个根端口
dp 指定端口
- 每个段选择一个指定端口
- 指定其他接口
ndp 非指定端口

角色选取

root：根桥ID（优先级32768+MAC），越小越优先
rp：根据到根桥的cost 值。也是跟带宽有关
- 10M => 100
- 100M => 19
- 1000M => 4
- 10000M => 2
- cost 新标准2*10^7/n(M)
- 相同的cost 值判断上一个节点的桥id，越小越优先
- 两台设备对接时，发送端口id 越小越优先
dp：DP 端口（RP 是接收最优的BPDU 包，DP 是发送？最优的BPDU 包）
- 根桥的端口都为DP，发送到其他节点的RP
- 每个设备只有一个RP，DP 连接到另一台设备的NDP（阻塞，不再转发数据）
- 两台子节点互联之间选取DP，选取原则：
  1. cost
  2. 本机桥id
  3. 端口号

详细步骤见示例

状态

blocking 华为里面叫discarding 检测到BPDU 丢包，20 秒后到listening
- NDP 端口虽然会阻塞数据，但是能且只能够接受BPDU 包
listening 转发延时 15 秒
learning 转发延时 15 秒
forwarding

优化

配置了生成树之后，普通的电脑接口也会影响生成树协议，会造成很慢,解决方案：配置快速转发端口或者edge 边缘端口

# 最好不要在全局下配置，而是在具体接口下配置
stp edge-port default
int f0/0/1
stp edge-port enable

# 思科叫portfast
spanning-tree port fast

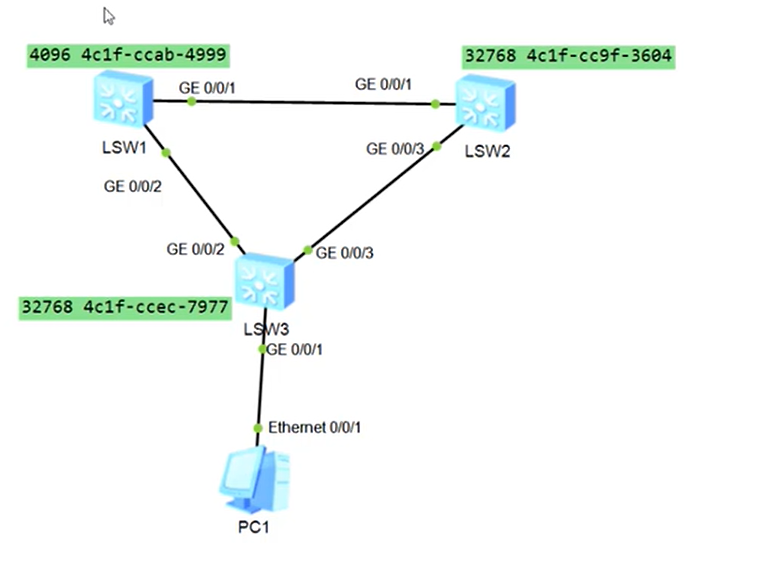

示例

STP

选取root：优先级+MAC，取最小值，选择LSW1
rp：对于LSW2（G0/0/1）;LSW3(G0/0/2)
dp:LSW1 的所有接口都是DP；对于LSW2 和LSW3，因为LSW2 的MAC 地址较小，所以LSW2 的G0/0/3是dp
ndp：LSW3 deG0/0/3
